7米拉線式位移傳感器編碼器接線方式


7米拉線式位移傳感器編碼器接線方式

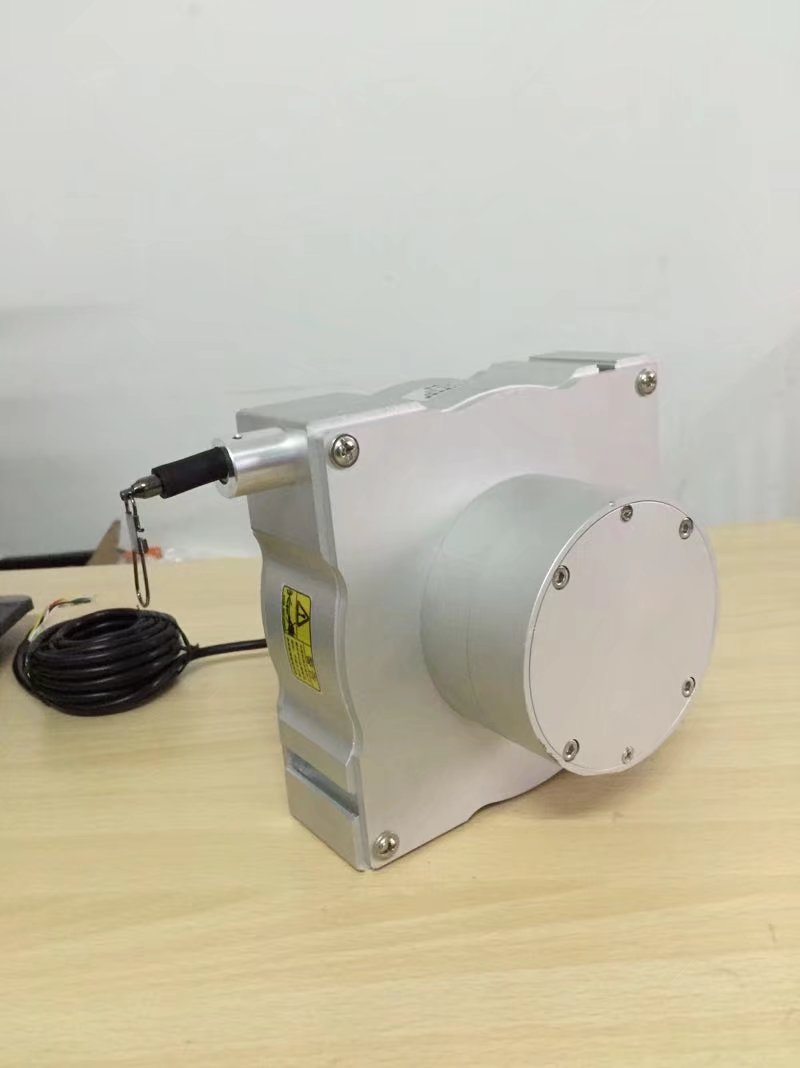

          7米拉線式位移傳感器在拉線位移傳感器中屬于中大量程的,測量范圍是0-7米,因為量程比較大相對的體積也稍微大一些,產品采用不銹鋼管殼體,0.6mm進口涂塑鋼絲繩,應用范圍比較廣,使用靈活,誤差相對于小量程的要稍微大點,因為誤差跟量程是成功正比例的,誤差是量程的一個百分比0.05%FS。7米拉繩編碼器也有數字信號輸出和模擬信號輸出兩種,那7米拉線式位移傳感器都有哪些接線方式呢?我們一起去了解下。



1 推挽信號輸出接線  推挽輸出的拉線位移傳感器屬于數字信號的,它的接線方式是有5根線的,電源正電源負和三根信號線,電源正負和信號正負這4根是必須要接線的,我們每個產品上都有正確的接線圖,只要使用時按照接線圖正確接線就可以啦。

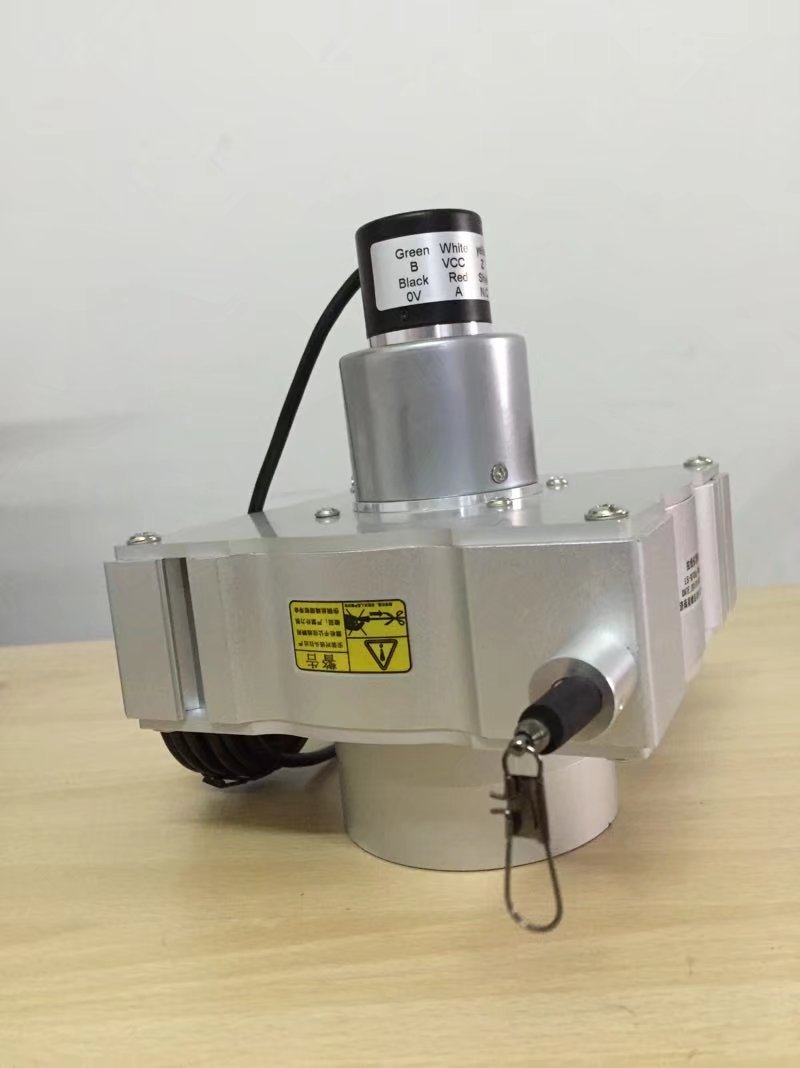

2長線驅動信號輸出接線 長線驅動信號的拉繩編碼器也叫差分輸出的,它的接線是有8根線的,分別為白、黑、紅、綠、黃、棕、灰、橙和屏蔽線,白黑為5v電源供電,白是電源正,黑為電源負,紅綠分別為A相B相,棕灰為A-和B-;黃和橙為Z/Z-。


      以上是7米拉線式位移傳感器的數字信號的接線介紹,小編在這要溫馨提示的是接線時一定要關閉電源,而且要根據接線圖要求進行接線哦,接線錯誤輕則會損傷傳感器,重則會燒壞傳感器。如有疑問可以咨詢我們的技術人員。
